帶你了解一下風向標的工業級無人機

作者：

早于2018年初青島風向標航空與北京航空航天大學直升機研究所達成全面戰略合作，并于2019年合資成立青島海空行航空科技有限公司。面向軍民融合，形成以工業級大型無人直升機的研發、銷售、駕駛員培訓以及售后的全方位服務體系。

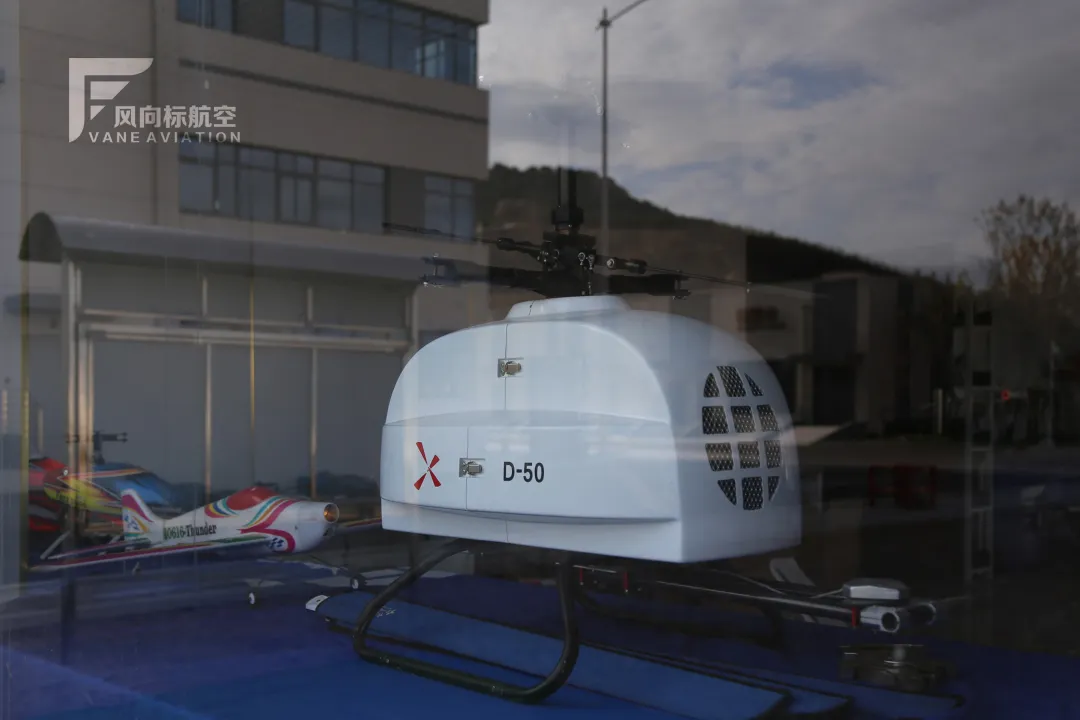

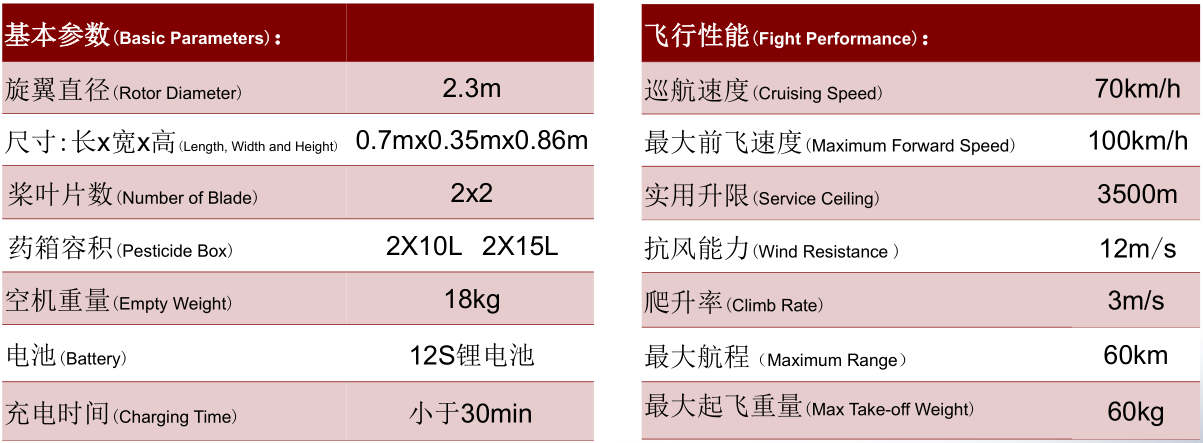

D-50 電動共軸無人直升機

D-50 是國內首款工業級電動共軸無人直升機，由北航直升機研究所自主研發，該機2017 年完成設計及樣機制作，2018 年3 月首飛成功，目前已實現自主起降及自主飛行。D-50電動共軸無人直升機擁有多項關鍵技術及發明專利，具有載荷大、航時長、尺寸小的優點，可廣泛應用于國民經濟和軍事領域。

專業團隊全系統設計

● 旋翼系統、操縱系統、傳動系統

● 飛控導航、起落裝置、機體結構

載荷大、航時長

● 5kg載荷航時42min

● 10kg載荷航時35min

● 20kg載荷航時22min

● 植保作業：?jiǎn)未物w行最大載藥量30L

技術特點

● 電動共軸式無人直升機傳動系統（發明專利）

● 下旋翼加伺服小翼的操縱系統（發明專利）

● 共軸式直升機雙余度槳距分控操縱系統（發明專利）

● 共軸雙旋翼：氣流對稱，氣動效率高

● 尺寸?。后w積僅為同量級直升機一半

應用范圍

● 對地偵查/觀測

● 電力/管道巡查

● 數據/中繼通信

● 農業/林業植保

● 航空測繪/攝影

● 警用反恐/防暴

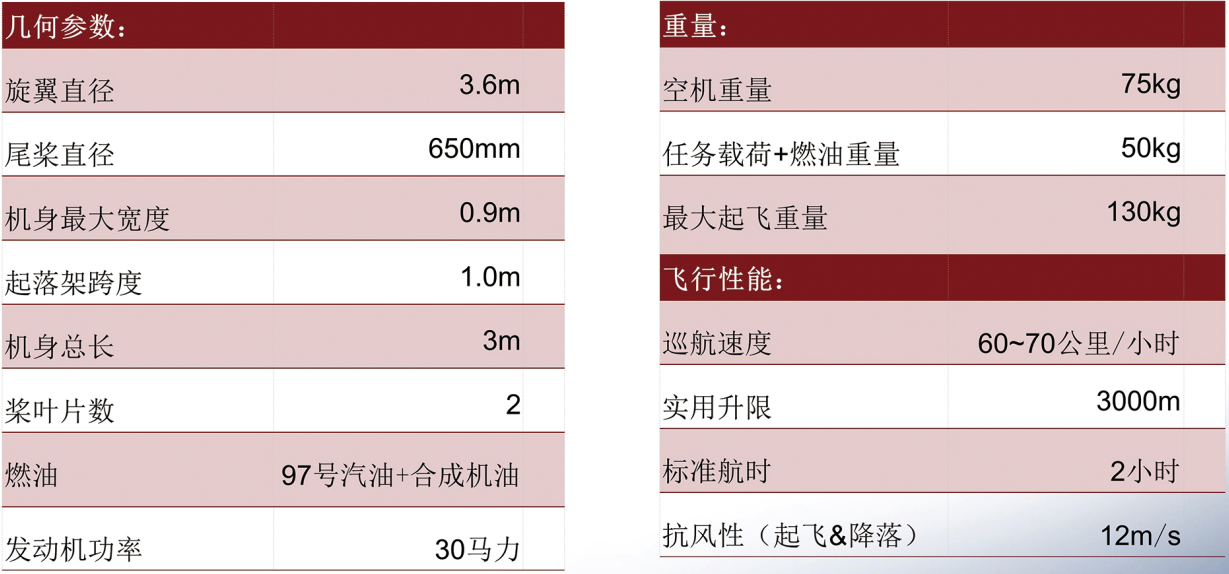

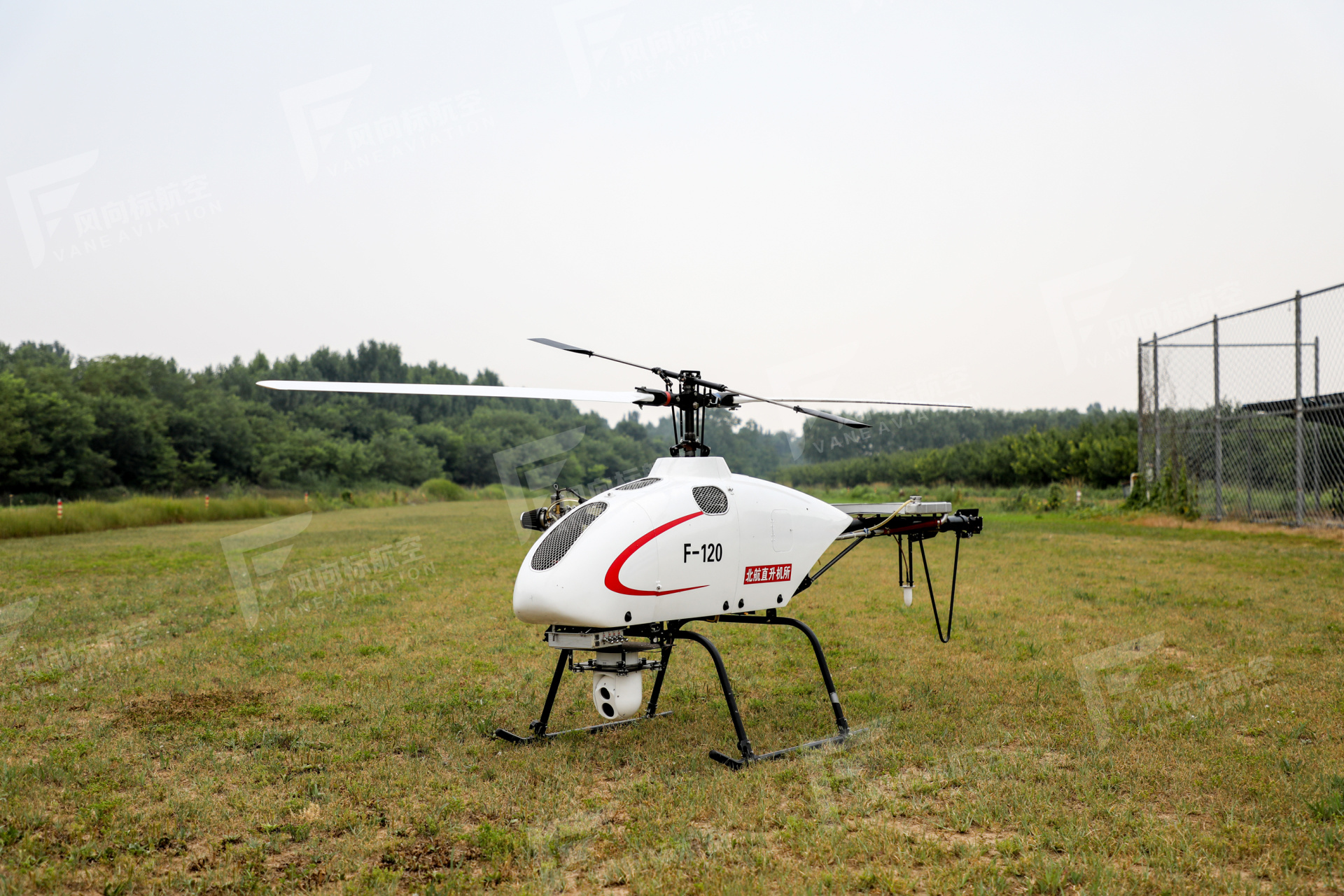

F-120 無人直升機

“F-120”是北航直升機研究所自主研發的多用途無人直升機，其具有優異的氣動效率、重量效率、續航能力及操穩特性。本機機體全部由北航無人直升機所研發設計。飛行性能優越，經歷過大量可靠性試驗測試。F-120無人直升機是北航直升機所陳銘教授帶領團隊自主研發的多用途無人直升機。該機于2010年完成設計，具有多項創新技術。經試驗改進，2013年以其優異的氣動效率、重量效率、續航能力及操穩特性受到農業部和航空植保企業的高度重視。

專業團隊全系統設計

● 旋翼系統、操縱系統、傳動系統、電動舵機

● 飛控導航系統、機身起落架、遙控電啟動

載荷大、航時長

● 40kg載荷航時2-2.5h

● 20kg載荷航時5-6h

技術成熟、性能可靠

● 上百小時的實際飛行測試

● 多次執行海面、湖面、高海拔地區等復雜環境的超視距飛行任務

動力特性

● 自主導航，一鍵起飛

● 獨創的水冷散熱系統（發明專利）

● 氣動與冷卻的完美結合

● 轉子發動機，體積小，重量輕，振動小

應用范圍

● 對地偵查/觀測

● 電力/管道巡查

● 數據/中繼通信

● 農業/林業植保

● 航空測繪/攝影

● 警用反恐/防暴

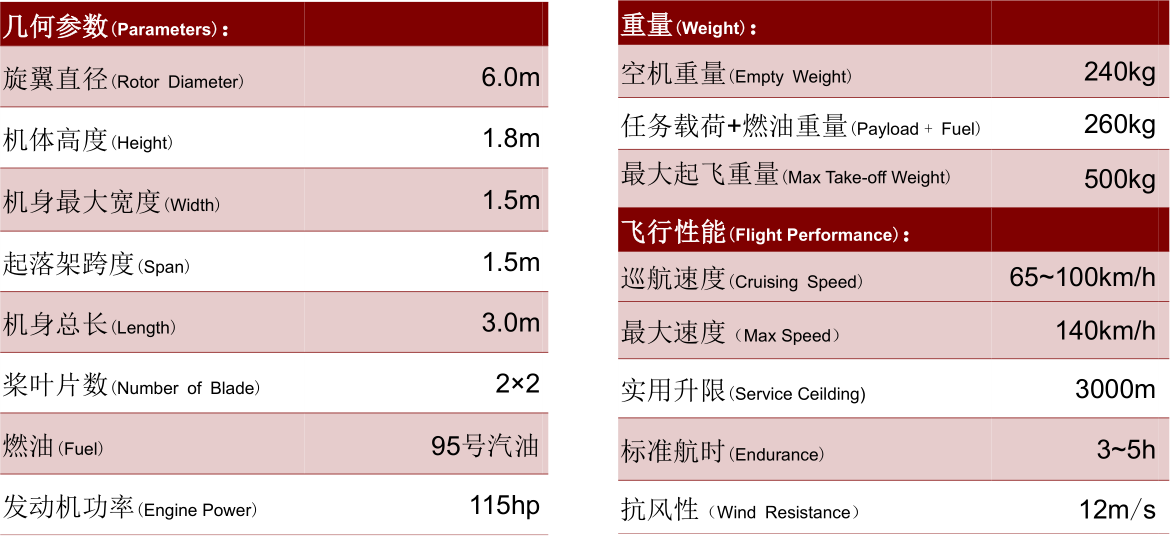

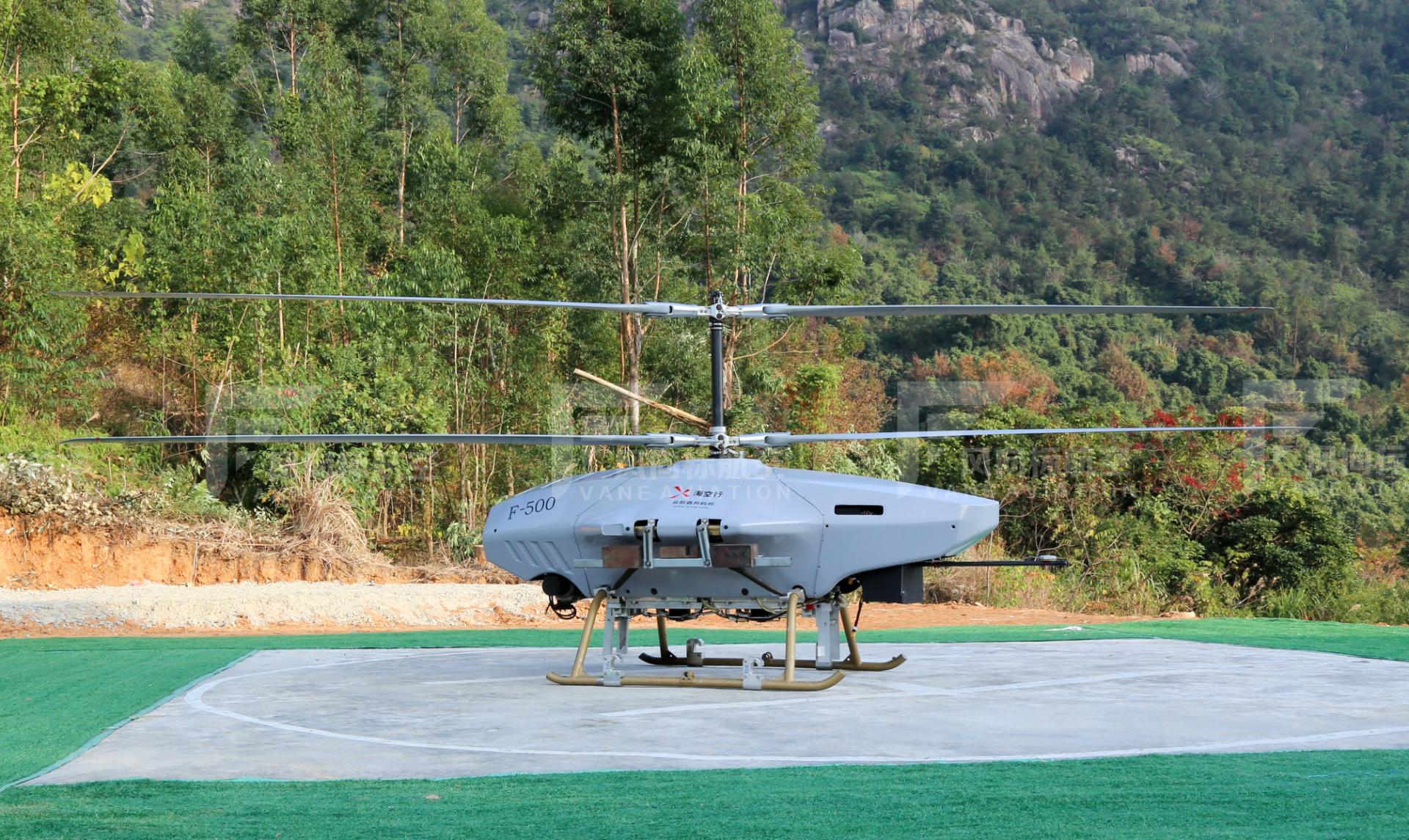

F-500中型共軸無人直升機

F-500 中型無人直升機是目前國內起飛重量最大的無人直升機，采用先進的共軸式布局，2016 年由北航直升機所陳銘教授帶領團隊自主研發完成，2017 年完成首飛及飛行項目測試。其優異的掛載能力，使其可被廣泛應用到軍用和民用領域，定位于戰區戰術偵查和目標監視，執行對地、對空作戰任務；通信聯絡和中繼轉發；物資運輸?shù)热蝿?wù)。具有優異的氣動效率、重量效率和操穩特性。

先進的共軸雙旋翼布局

● 尺寸小，結構緊湊，運輸方便

● 懸停、中低速氣動效率高

● 氣流對稱，抗風能力強

先進渦輪增壓動力系統

● 壽命長，油耗小，功重比高

● 采用四沖程活塞發動機，振動小

● 渦輪增壓系統，適應高原環境

性能優異

● 使用維護方便，安全性高

● 自主導航，一鍵起飛

● 載荷大，航時長

應用范圍

● 對地偵查/打擊

● 電力/管道巡線

● 數據/中繼通信

● 農林植保作業

● 航空測繪/攝影

● 空中物流/運輸

● 警用反恐/防暴

● 海事搜救/偵查

風向標近年來相繼與大疆創新、北航直升機研究所等知名廠商和科研機構合作，并自主研發出旋翼類和固定翼類無人飛行平臺及行業應用載荷設備。豐富的產品體系及一流的產品質量為電力巡檢、影視航拍、工程測繪、海洋漁政、農林植保等行業應用提供強力支撐。銷售產品線主要以各應用領域工業級無人機以及相關配件為主。
